玻璃鋼罐內(nèi)部結(jié)構(gòu)及使用、維護(hù)方法

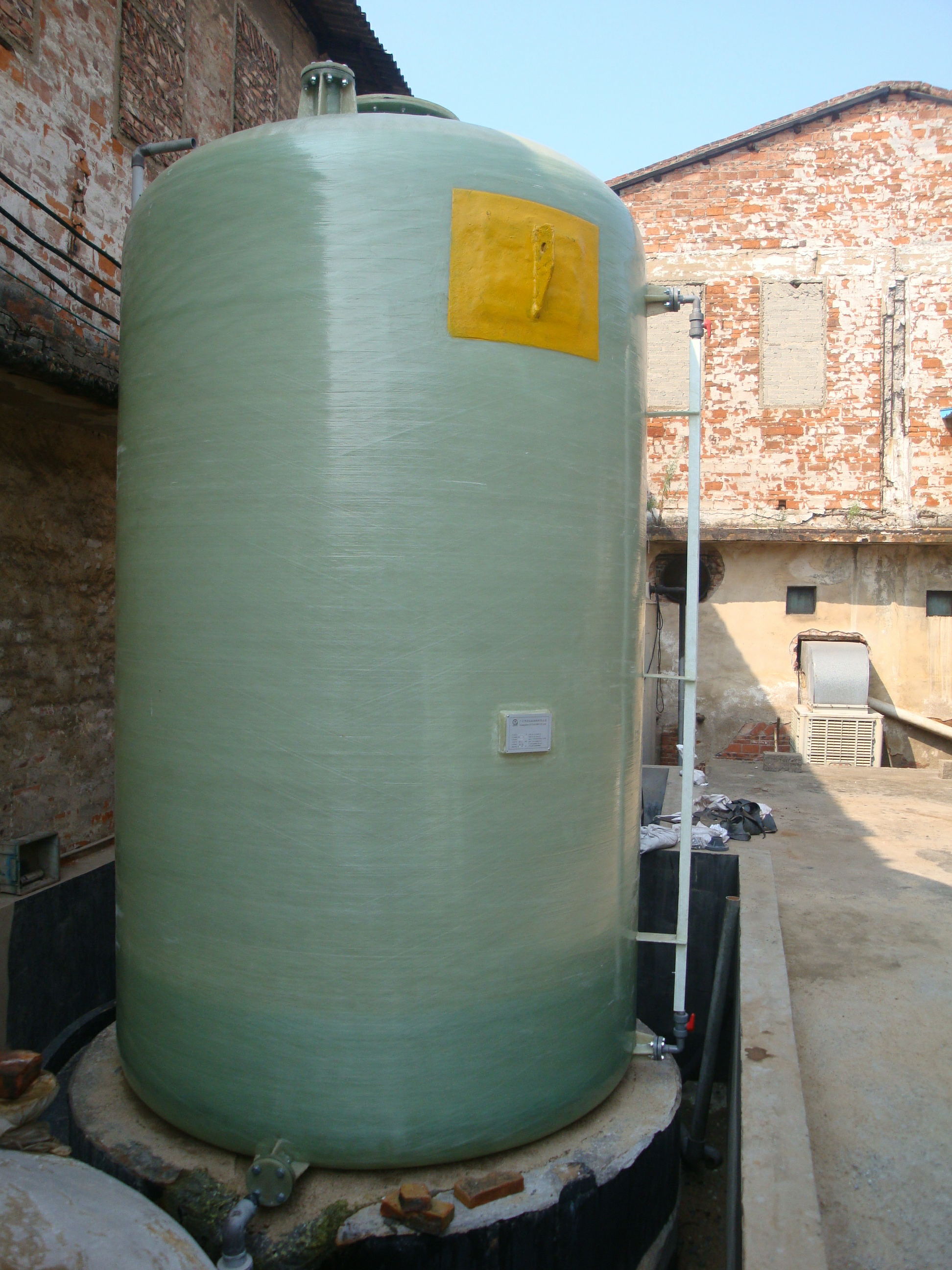

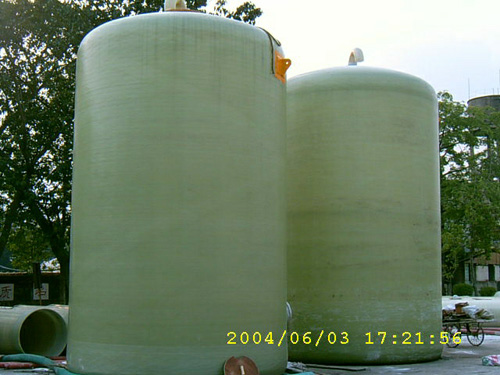

　　專業(yè)生產(chǎn)的玻璃鋼罐壁分外內(nèi)表面層、次內(nèi)層、強(qiáng)度層和外表面層。

1.玻璃鋼罐內(nèi)襯層

　　玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成，基體應(yīng)采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。增強(qiáng)材料為玻璃纖維表面氈、玻璃纖維短切原絲氈及玻璃纖維無捻粗紗布等。增強(qiáng)結(jié)構(gòu)形式如表所示。

2.玻璃鋼罐強(qiáng)度層

　　由通用型不飽和聚酯樹脂作基體，玻璃纖維無捻粗紗布為增強(qiáng)材料。樹脂含量為45%-50% ，該層厚度由設(shè)計(jì)計(jì)算確定。

3.玻璃鋼罐外表面層

　　由耐候性能優(yōu)良的不飽和聚酯樹脂作基體，玻璃纖維表面氈或玻璃纖維無捻粗紗布（厚度小于0.16mm）作增強(qiáng)材料，樹脂含量大于55% ，該層厚度為0.2-0.5mm 。

4.玻璃鋼罐滲透現(xiàn)象

　　在設(shè)計(jì)時(shí)，首先要對(duì)使用全玻璃鋼貯罐（槽）或玻璃鋼貼面作一選擇。滲透率是流體分子質(zhì)量及滲透途徑的函數(shù)，由于水和一些分子質(zhì)量較小的液體在玻璃纖維氈污水流速較快（如水分子質(zhì)量為18，相形之下硫酸分子質(zhì)量為98，是水的5.4 倍），襯里兩面的溫差是活動(dòng)動(dòng)力之一。

　　降低滲透率和熱膨脹系數(shù)是進(jìn)步玻璃鋼襯里穩(wěn)定性能，避免貼面剝離、斷裂的重要內(nèi)容。

　　在制造村里的樹脂中間加進(jìn)適量填料則是增強(qiáng)村里穩(wěn)定性能的有效措施，由于加進(jìn)填料可以減少水分活動(dòng)速度，從而降低了滲透率，又可降低熱膨脹系數(shù)，從而進(jìn)步襯里熱穩(wěn)定性，同時(shí)又便于修補(bǔ)，能取一石三鳥之效。

玻璃鋼罐的使用及維護(hù)方法：

一、玻璃鋼罐的使用限制：

1、玻璃鋼罐只限于在設(shè)計(jì)條件下使用，不能隨意變更使用介質(zhì)（包括介質(zhì)濃度）、溫度、使用壓力等。

2、玻璃鋼罐是指與大氣連通的靜液壓罐，尤其是立式平底罐，應(yīng)確保罐體與大氣通暢良好，不會(huì)因放空，進(jìn)料或溫度變化而帶壓（正負(fù)壓）。壓力貯罐（容器、塔器）其最大工作壓力，都不允許超過設(shè)計(jì)指定值。除非特殊設(shè)計(jì)，其振動(dòng)源（攪拌、反沖裝置）冷熱管都應(yīng)與罐體隔離支撐。

3、玻璃鋼罐不可隨意在貯罐頂部上加載。常壓貯罐嚴(yán)禁負(fù)壓使用！

4、玻璃鋼罐不可在接管在施加載荷，有振動(dòng)源的接管要設(shè)置有效地避振設(shè)施。

5、玻璃鋼罐不可近火、遠(yuǎn)離熱源。

二、玻璃鋼罐的維護(hù)：

1、進(jìn)入玻璃鋼罐內(nèi)維護(hù)，應(yīng)先關(guān)閉所有進(jìn)料閥門，放空并清洗罐體，經(jīng)檢測(cè)確認(rèn)罐內(nèi)無有毒氣體，不缺氧時(shí)才能進(jìn)入貯罐，進(jìn)入罐內(nèi)應(yīng)穿軟底鞋，綁上安全帶并將安全帶另一端系于罐頂，注意罐內(nèi)通風(fēng)。進(jìn)入罐內(nèi)操作，必須有人員在罐外監(jiān)控下進(jìn)行。

2、要防止工器具撞傷罐壁，使用梯子、金屬件等于罐壁接觸部分要加軟質(zhì)墊，保護(hù)內(nèi)壁不被劃裂、挫傷。

3、玻璃鋼罐的外爬梯、護(hù)籠、護(hù)欄在攀爬前應(yīng)仔細(xì)檢查是否安全可靠，有異常情況嚴(yán)禁攀爬使用。

4、玻璃鋼罐維修時(shí)不可在罐頂隨意加載，也不準(zhǔn)在接管上施加外力。

5、戶外使用玻璃鋼罐使用多年后會(huì)因外表層老化，造成樹脂層剝落或纖維外露。建議每二、三年應(yīng)在罐外表面涂刷油漆或樹脂，以防老化，延長(zhǎng)使用壽命。
